大家在使用泵進行微量液體傳輸的時候，難免會(huì )使用到微量注射泵，那么它的接口是什么樣子的呢？如何去連接呢？下面位大家講解下
泵的接口分為兩種：通訊接口和外控接口
訊接口參看“外控接口”， 其中RS-232通訊接口：2針為T(mén)XD，3針為RXD，10針為GND；RS-485通訊接口為：11針為A+，12針為B-；單臺G3030與計算機通訊，可任意選擇其中一種即可。
G3030內部自帶RS232-RS485轉換器，多泵通訊時，可參考以下兩種接線方式。

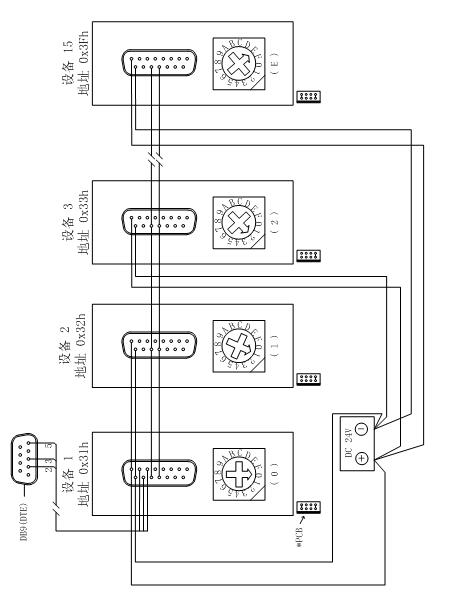

RS232與多臺泵通訊連接方式如下：
（主機與設備1用RS232方式連接，設備1~設備15用RS485方式連接）

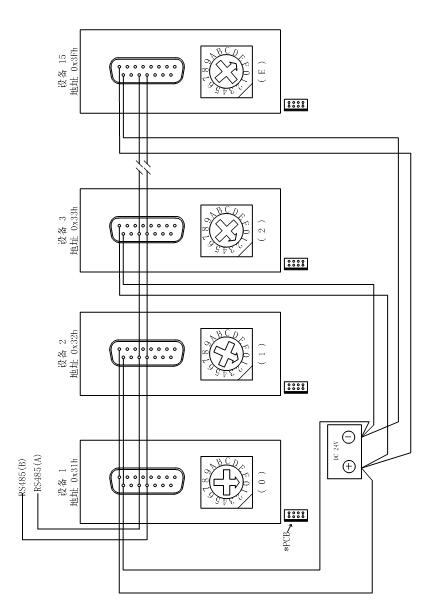

主機與多臺泵直接通過RS-485通訊連接方式如下：

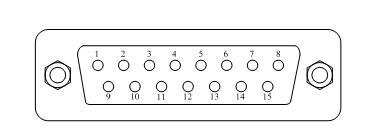

外控接口包含電源接口、通訊接口、輸出輸出口等，針腳定義如表1所示。
以上就是關于微量注射泵的接口講解，希望能幫助大家更好的使用連接設備，如有不懂得可咨詢我司技術。
| 針腳 | 功能 | 注釋 |
| 1 | DC24V | 電源輸入正極 |
| 2 | TXD | RS232發送端 |
| 3 | RXD | RS232接收端 |
| 4 | 保留 | |
| 5 | 保留 | |
| 6 | 保留 | |
| 7 | IN1 | 外控輸入端1,TTL電平，內部上拉4.7k |
| 8 | IN2 | 外控輸入端2,TTL電平，內部上拉4.7k |
| 9 | GND | 邏輯地 |
| 10 | GND | 邏輯地 |
| 11 | RS485 A | RS485 A端 |
| 12 | RS485 B | RS485 B端 |
| 13 | OUT1 | 外控輸出1,TTL電平，內部上拉1k |
| 14 | OUT2 | 外控輸出2,TTL電平，內部上拉1k |
| 15 | OUT3 | 外控輸出3,TTL電平，內部上拉1k |
以上就是關于微量注射泵的接口講解，希望能幫助大家更好的使用連接設備，如有不懂得可咨詢我司技術。
